矢量变频器：在电气领域主要用于分析交流电量，如电机分析等。在变频器中的应用即基于电机分析的理论进行变频控制的，称为矢量控制型变频器，实现的方法不是唯一的，但数学模型基本一致。
矢量变频器的设计原理及构成

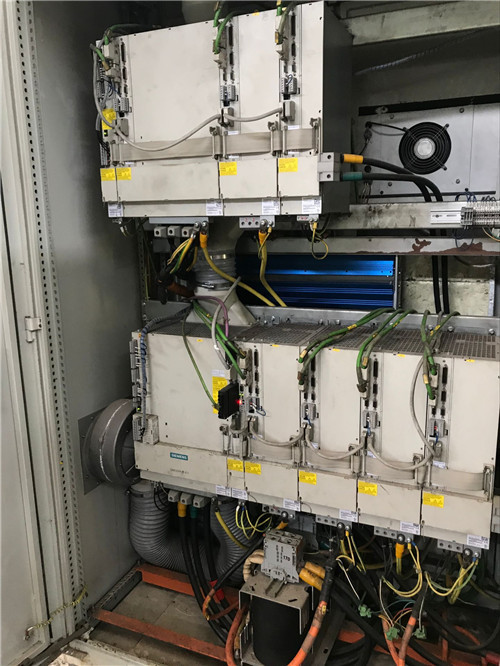

矢量变频器
技术是基于DQ轴理论而产生的,它的基本思路是把电机的电流分解为D轴电流和Q轴电流,其中D轴电流是励磁电流,Q轴电流是力矩电流,这样就可以把交流电机的励磁电流和力矩电流分开控制,使得交流电机具有和直流电机相似的控制特性,是为交流电机设计的一种理想的控制理论,大大提高了交流电机的控制特性.不过目前这种控制理论已经不仅仅应用在交流异步电动机上了,直流变频电动机(BLDC,也就是永磁同步电动机)也大量使用该控制理论.
矢量变频器的设计原理及构成
基于双DSP矢量控制的三相笼型异步电机驱动系统的系统电路结构图，该变频器采用交直交电压型结构和SVPWM脉宽调制方式。系统由三相整流器、滤波电容、电压型逆变器、逆变器驱动电路、三相笼型异步电机和双DSP控制系统构成。
矢量变频器的设计原理及构成
其中双DSP控制系统由VC33子系统，F240子系统和数据交换单元三部分构成。矢量控制以VC33芯片为核心，用来完成矢量控制核心算法，及两相电流检测。F240主要完成三相PWM波形生成，电机测速及过压保护功能。数据交换部分采用双端口RAM，可使两个DSP芯片迅速、方便地交换数据，增强了双DSP系统的并行处理能力。
